新风系统设计的6个步骤

2017-08-11

新风系统设计是一个看上去容易,做起来难下手的工作。近年来,由于市场上对提高室内空气质量的需求日益增加,要求安装新风系统的场所越来越多,在这种情况下,一些没有新风系统安装经验的单位与个人,纷纷上马安装新风系统,但是,这些人中,真正了解新风系统设计的人却很少,所以,在新风系统设计过程中出现了很多问题。新风系统设计需要注意哪些问题呢?怎样才能做好新风系统设计?我们总结了新风系统设计的6个步骤:


一,新风系统设计第一步,确定房间所需要的风量
     确定房间所需要的风量,有2个办法:一是按每人每小时需要的新风量计算,二是按换气次数计算。

1,按每人每小时需要的新风量计算,是根据室内经常活动的人数确定,国家规定保证每人不小于30立方米的新风量。比如,一个家庭4口人,房间每小时所需要的风量就是不低于120立方米。

2,按换气次数计算,一般来说,家庭住宅换气次数一般在每小时1- 2次,公共场所因为人流大, 换气次数一般选择每小时3- 5次.不同场所换气次数取值不一样。

二,新风系统设计第二步,确定新风机主机的品种规格与技术参数




        可以用来做新风系统的主机有很多种类,如全热交换新风机,双向流新风机,单向流新风机,风机箱,静音风机等。
        全热交换新风机从室外引入新鲜空气,经送风管道系统分配至各个房间;同时将从室内收集的污浊空气排出,在不开窗的情况下实现空气置换,提高室内空气品质。室外新风和从室内排出的气流在热交换新风机的热交换器进行能量交换,降低了从室外引入的新鲜空气对室内舒适度的影响。
       双向流新风机具有独立的排风系统及送风系统,室内受污染的空气被排至室外,室外的新鲜空气则被送入室内,双向流新风机与热交换新风机相比较,没有热交换芯,因为双向流新风机的价格相对便宜,所以被广泛应用。
       单向流新风机可以实现强制排风与自然进风,单向流新风机从排风口把室内污浊空气排到室外,室内就会产生负压,这时,室外的空气从别的通风口或者门窗缝隙进入,从而达到通风换气的作用。
        风机箱是也是一种送风排气设备,风机箱产品品种较多,包括离心式风机箱、混流式风机箱、低噪声风机箱、排烟风机箱等。
        静音风机采用了特殊吸音材料,来最大程度地降低噪音。适用需要特别安静的场所。
        推荐使用热交换新风机与双向流新风机,因为有进风,有排风,空气处理效果最好。

三,新风系统设计第三步,确定新风系统主机的安装位置与外墙风口的位置

      新风系统主机连接到室外的两根风管(新风管和排风管)应设置不小于0.03的向外向下倾斜的坡度,以防室外雨水进入主机。进风口应设在室外空气较清洁的地方,进风口的底部离室外地面不小于1.2米。


四,新风系统设计第四步,确定室内送风口与排风口的位置
      新风系统室内出风口尺寸的大小首先取决于新风系统容量的大小,如果出风口尺寸过大,风管过长,则气流速度就会下降,从而影响室内通风效果;如果出风口尺寸选择过小,则气流速度会变快,从而导致风直接吹向人体,人们就会感到不舒服,气流速度变快还有可能导致气流噪音过大。为防止风口噪音,出风口的风速一般应该设计在每秒2~5米。房间层高在3~4米时,风速在每秒2~2.5米为好。根据经验,一般可将设计20~25平方米面积安装一个风口,每个风口风量不大于每小时500立方米。
    由于室内一般只能看到中央空调的出风口,如果出风口尺寸设计不合理,会造成不美观,带来视觉上的污染,这也是必须引起设计人员注意的一个问题。


五,新风系统设计第五步,确定制作通风风管的材料


     在不同的使用环境中,新风系统使用的通风管道也各不相同。通风管道按材质可分为:双面铝箔保温通风管、镀锌板(俗称白铁皮)风管、普通钢板风管、不锈钢通风管、复合材料通风管、彩钢夹心保温板通风管等等。家庭住宅的新风系统通风管道,使用双面铝箔保温通风管、镀锌板(俗称白铁皮)风管比较多。


 六,新风系统设计第六步,确定通风风管的走向和布置

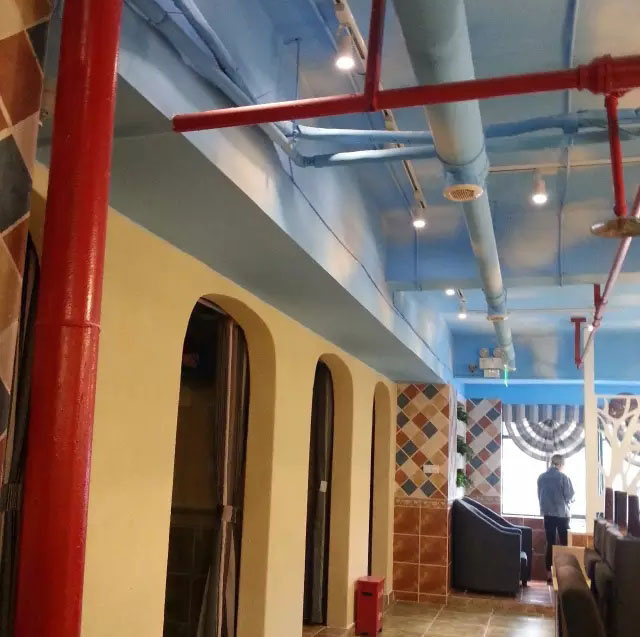

      在明确了通风管道使用的材质后,下一步就要确定通风风管的走向和布置。在一个建筑物内部,有各种附属设施,比如暖通管道,给水排水管,供电照明,通讯电缆等等。施工前,负责现场总管的工程师,应将各工种的管线,画在一张平面图上,每种管道用一种彩色笔。在各交点处综合其标高,看是否有矛盾之处,及时发现,将问题解决在安装之前。
      要做好新风系统设计,需要深入安装现场勘测,因为新风系统的安装现场的情况是千差万别的,新风系统设计人员要具体情况具体对待,只要真正了解现场情况,按新风系统设计的6个步骤走,就一定能做好新风系统设计。
